消防报警系统方案图

国家要求消防部门需要对以上存在消防隐患的各种场所，加强消防监督。提高预防灾害的能力。并建立一整套的城市消防应急机制。以求达到提前预防，提前处理，防患于未燃的目的。
为了实现隐情早发现，早排除，早安全。减少消防部门人力及物力的无效出警问题。决定采用无线网络传输警情及视频监控画面，这样既实现了对火灾等灾害的消防预警，同时消防部门人员接到报警时又可以在系统平台上看到事发地点的实时监控画面，有效地判断警情严重程度，并依此做出快速、有效、正确的处理方式。
消防电气线路敷设：
1、消防电气线路配管方法及要求
（1）当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋
入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。
（2）电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大
于管外径的10%。
（3）电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表
面应平整、光滑。
（4）在TN-S系统中，金属电线保护管和金属盒（箱）必须与保护地线（PE
线）有可靠的电气连接。
（5）明配管或吊顶内敷设时，其支架、吊架、吊钩等设置完成，与管固定
可采用管卡等卡紧。
2、消防线槽安装方法及要求
（1）线槽安装要求
1）线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全。
2）线槽的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，
报警按钮类接线图

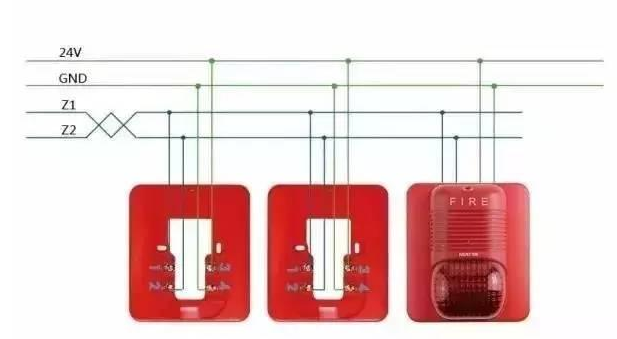

声光警报器类接线图

消防电话及广播设备安装


探测器安装

现场模块类接线
