深安2.4G RFID发射头安装方法

 2.4G RFID发射头简介及安装方法

2.4G RFID发射头相当于RFID标签，安装到学校的门口，当智能学生卡通过校门时智能学生卡会读取发射头的ID信息，根据读到发射头ID的先后顺序进行方向识别。


1)电缆说明

发射头使用标准RJ45以太网接口，集成PoE电源，4,5Pin为12V电源正极，7,8Pin12V电源负极。此设备供电、配置参数均使用直通线(网线的两端均按T568B 接法)。
注：正常使用时只需要将发射头RJ45接口使用直通线与电源适配器的P+D/OUT接口相连直即可。

2)安装方法

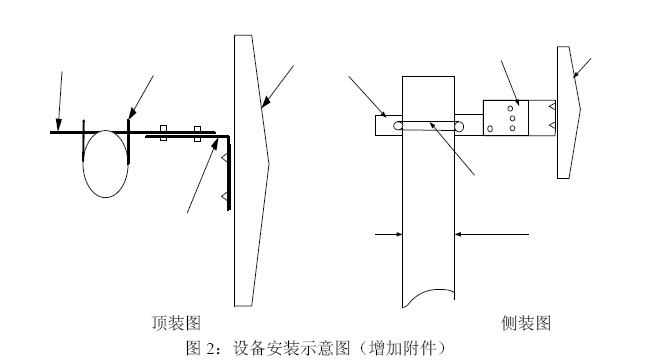

安装请参考以下示意图。

 说明：
    固定在读写器上有4个螺母（带弹片、垫片）；
    L型方向调节器（主要用来调节上下方向的）；
    固定L型方向调节器的两个螺母（带弹片、垫片）；
    抱杆夹板（客户自己配置）；
    U型锣丝（带弹片、垫片）（客户自己配置）。

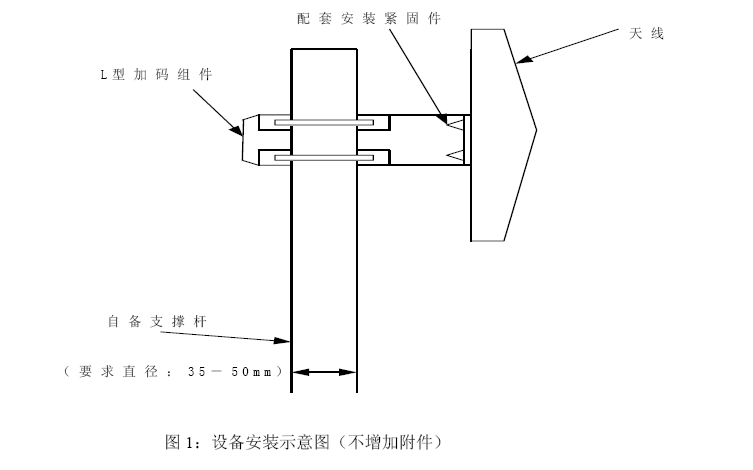

    天线配套安装紧固件L型加码组件自备支撑杆（要求直径：35－50mm）

2.校门安装示意图

两个2.4G RFID发射头背靠背摆放，两2.4G RFID发射头之间距离尽量不小于3米，2.4G RFID发射头安装高度3至4米，对地有一个20˚C左右的倾斜。下图为某所学校的现场施工图，仅供参考。

因各个校门大门环境都有差别，需根据实际环境做相应的调整，如2.4G RFID发射头角度、高度、2个进出2.4G RFID发射头之间的间距，做到2个2.4G RFID发射头交叠区域小，进出信号覆盖盲区少。

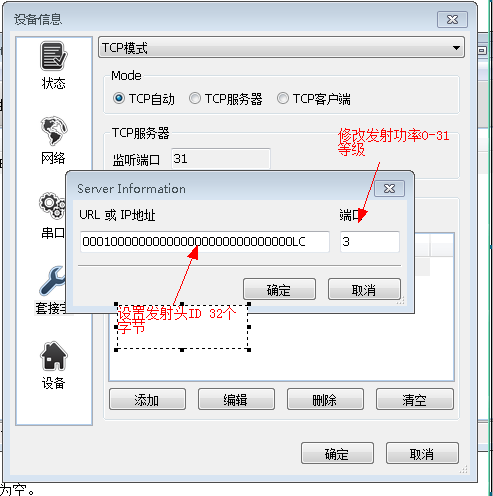

RFID发射头功率调：

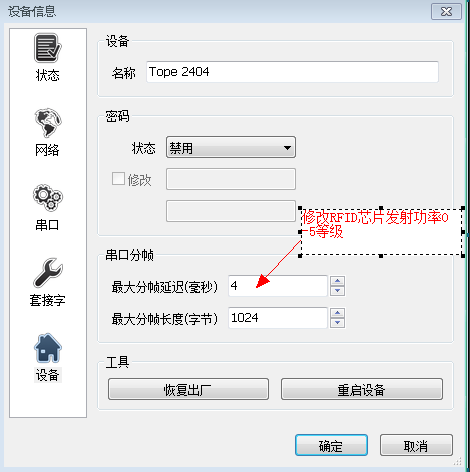

RFID芯片功率等级：
0--－12dBm
1--－6dBm
2--－4dBm
3--0dBm
4--4dBm
5--7dBm
